Høy LPW 12W 12V 24V 36V EMC 7070 SMD LED

Høy LPW 12W 12V 24V 36V EMC 7070 SMD LED SPECS:

Hvit farge7070 High-Power SMD LEDer mye brukt i applikasjoner som krever lyse, effektive og pålitelige lysløsninger. 7 0 7 0 -pakken refererer til LEDs størrelse (7,0 mm x 7,0 mm), som er større enn standard SMD -lysdioder, slik at den kan håndtere høyere effekt og produsere mer lysutgang.

Produktnavn	12W 12V 24V 36V EMC 7070 SMD LED -pakke
Delnummer	Ge -7070 wxxx -4 c6z-j2b2d 0- r70
Chips -merke	Kina Sanan 22x40mil med 24 brikker inne
Inngang	12VDC inngangsversjon: 4C6Z Delnummer: 11-13 VDC med maks 900mA inngang;   24VDC inngangsversjon: 8C3Z Delnummer: 23-25 VDC med maks 450MA inngang;   36VDC inngangsversjon: 12C2Z Delnummer: 35-37 VDC med maks 300mA inngang;
Flux	240-250 LM ved 10.55VDC 100MA -inngang med rundt 1 watt; 1500-1600 lm ved 11.55Vdc 700mA inngang med rundt 8 watt;
Belysningseffektivitet	230-240 lm/w ved 1 watt strøm vurdert med 10.55Vdc 100mA; 190-200 lm/w ved 8 watt strøm vurdert med 11.55Vdc 700mA;
Farge	2700k, 3000K, 4000K, 5000K, 6500K tilgjengelig her SDCM<5  Ra>70
Makt	Maks rundt 12 watt med full kraft lastet
Pakkemateriale	EMC Flat 7070 -pakke
Lysvinkel	120 grader med flat pakke, uten kuppel -silikonobjektiv på toppen
Merkevare og produsent	GMLEDS, GMKJ
Garanti	4 år
OEM -tjeneste	1. SKD -deler tilgjengelig; 2. Aluminium PCB -tavler LED -monteringstjeneste er også tilgjengelig her.

Hvorfor trenger vi å bruke EMC -pakken i stedet for PCT- eller PPA -pakke for SMD LED med høy effekt?

Når du velger en pakke for LED-er (High-Power Surface Mount Device (SMD), er valget mellom EMC (Epoxy Molding Compound), PCT (Plastic Chip Carrier) eller PPA (polyftalamid) pakker kritisk på grunn av termiske, mekaniske og optiske Krav til applikasjoner med høy effekt. Her er grunnen til at EMC ofte foretrekkes fremfor PCT eller PPA for SMD-lysdioder med høy effekt:

1. Termisk stabilitet og varmemotstand

Emc: EMC -pakker er laget av epoksystøpingsforbindelser som har utmerket termisk stabilitet og tåler høye temperaturer (typisk opp til 150 grader eller høyere). Dette er avgjørende for høye strøm-lysdioder, som genererer betydelig varme under drift.

PCT: PCT-materialer har god termisk motstand, men er generelt dårligere enn EMC når det gjelder langvarig termisk stabilitet ved høye temperaturer.

PPA: PPA har lavere termisk motstand sammenlignet med EMC, noe som gjør den mindre egnet for høyeffektsapplikasjoner der varmehåndtering er kritisk.

(Over piicture: PCT 2835 SMD LED)

2. Termisk konduktivitet

Emc: EMC -materialer har ofte bedre varmeledningsevne sammenlignet med PPA, noe som gir mer effektiv varmeavledning fra LED -brikken. Dette hjelper til med å opprettholde LEDs ytelse og levetid.

PPA: PPA har lavere termisk ledningsevne, noe som kan føre til varmeoppbygging og redusert LED-levetid i applikasjoner med høy effekt.

3. Mekanisk styrke og holdbarhet

Emc: EMC-pakker gir utmerket mekanisk styrke og motstand mot sprekker, noe som er viktig for høye strøm-lysdioder som gjennomgår termisk sykling (gjentatt oppvarming og kjøling).

PCT: Mens PCT tilbyr gode mekaniske egenskaper, er det kanskje ikke så robust som EMC i miljøer med høyt stress.

PPA: PPA er mer utsatt for sprekker og nedbrytning under termisk stress, noe som gjør det mindre pålitelig for høye strøm-lysdioder.

(Over bildet: EMC 3030 SMD LED)

4. Optisk ytelse

Emc: EMC-materialer har høy gjennomsiktighet og utmerkede lysoverføringsegenskaper, som er essensielle for å opprettholde lysstyrken og effektiviteten til høye strøm-lysdioder.

PPA: PPA har en tendens til å gule eller forringes over tid når de blir utsatt for høye temperaturer og UV -lys, noe som kan redusere den optiske ytelsen til LED.

5. Fuktmotstand

Emc: EMC-pakker har overlegen fuktighetsresistens, noe som er viktig for å opprettholde påliteligheten til høye strøm-lysdioder i fuktige eller tøffe miljøer.

PPA: PPA er mer utsatt for fuktabsorpsjon, noe som kan føre til delaminering eller svikt i LED -pakken.

6. Langsiktig pålitelighet

Emc: EMC-pakker er designet for å motstå de tøffe forholdene forbundet med høykraft-LED-drift, inkludert høye temperaturer, termisk sykling og miljøeksponering. Dette resulterer i bedre langsiktig pålitelighet.

PPA: PPA -pakker er mer sannsynlig å nedbryte over tid under lignende forhold, noe som fører til potensiell svikt eller redusert ytelse.



Sammendrag

For SMD-lysdioder med høy effekt er EMC-pakker generelt foretrukket fremfor PCT eller PPA fordi de tilbyr bedre termisk stabilitet, høyere termisk ledningsevne, overlegen mekanisk styrke, utmerket optisk ytelse og større fuktighetsmotstand. Disse egenskapene gjør EMC-pakker mer pålitelige og holdbare når det gjelder krevende applikasjoner med høy effekt, og sikrer jevn ytelse og en lengre levetid for lysdiodene.

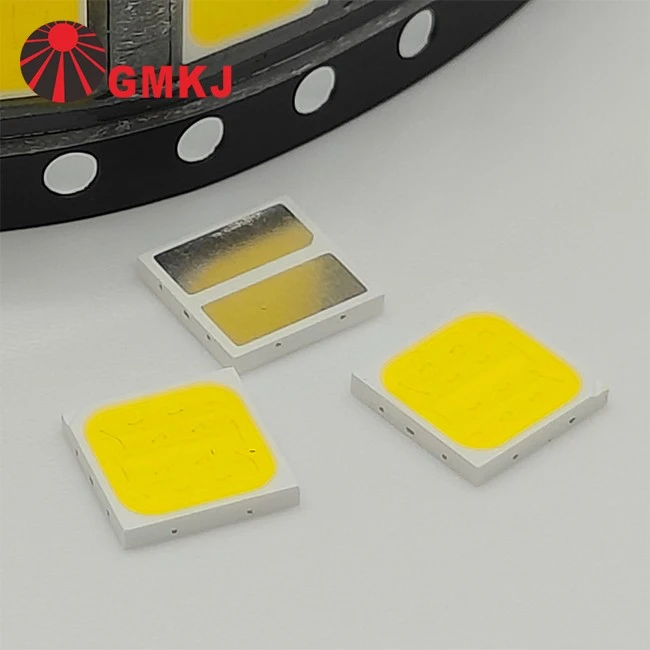

Høy LPW 12W 12V 24V 36V EMC 7070 SMD LED -bilde:

Høy LPW 12W 12V 24V 36V EMC 7070 SMD LED -dimensjoner:

Høy LPW 12W 12V 24V 36V EMC 7070 SMD LED SPECS:

Parameter	Symbol	Forhold	Min	Avg.	Maks	Enheter
Fremspenning	VF	IF=700 ma	11.0	--	13.0	V
Lysende fluks	Φv	IF=100 ma	240		250	lm
Lysende fluks	Φv	IF=700 ma	1500		1600	lm
Belysningseffektivitet		IF=100 ma	230		240	Lm/w
Del nr. Ge -7070 w 270-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	2700	--	K
Del nr. Ge -7070 w 300-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	3000	--	K
Del nr. Ge -7070 w 400-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	4000	--	K
Del nr. Ge -7070 w 500-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	5000	--	K
Del nr. Ge -7070 w 650-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	6500	--	K
Fargetoleranse		IF=700 ma	--	--	5	SDCM
Cri	Ra	IF=700 ma	70	--	--	--
Temperaturkoeffisient for fremover spenning	∆VF/∆T	IF=700 ma	−−	-2	−−	MV/ grad
Omvendt strøm	IR	VR=20V	−−	−−	10	μ A
Visningsvinkel	2Θ1/2	IF=700 ma	−−	120	−−	Deg

Testrapport på 100mA:

Testrapport på 700mA:
