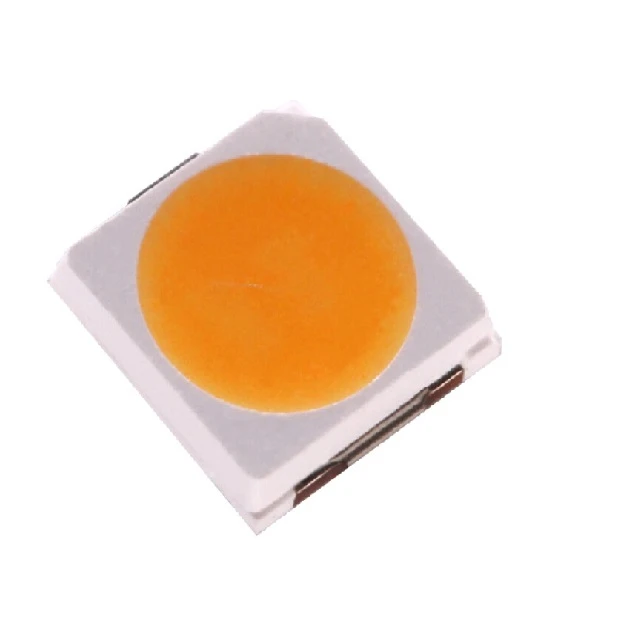

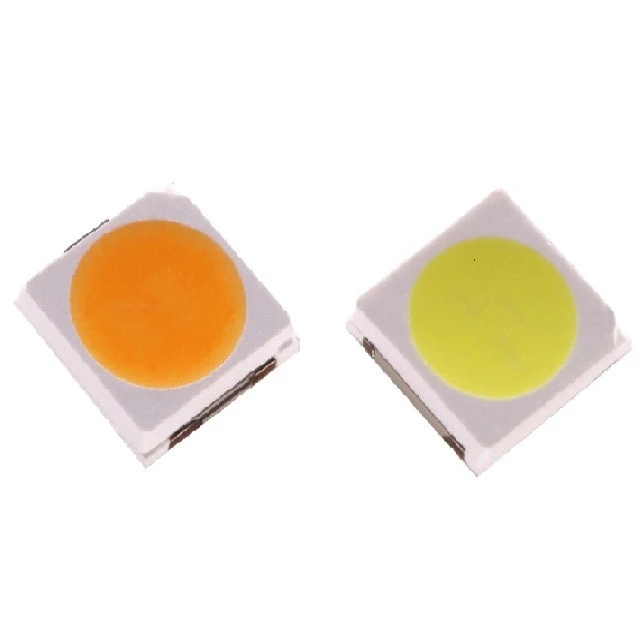

varm hvit 3000k smd ledet 3030

3030 SMD LED CHIP spesifikasjon

3030 SMD LED inne har 2 sjetonger.

Vi har det med 2 sjetonger i serie med 6V 150mA.

Vi har også 2 sjetonger parallelt pakket med 3VDC 300mA.

Maksimal lysstyrke her kan nå rundt 200LM med 3 sjetonger inne med 3V 300mA pakket.

For mer informasjon, vennligst kontakt oss.

Navn på produkt	3030 SMD LED-brikke 1W 160LM	Produktmodell	GS-3030
Strømspredning	1,05 W	Indeks for fargegjengivelse	80
Spenning fremover	3V /6V /9V	Visningsvinkel	120°
Frem gjeldende	350mA /175mA /100mA	Driftstemperatur	-40~+60 °C
Lysende flux	140-150LM	Lagringstemperatur	-40~+85 °C
Fargetemperatur	4000-4500K	Loddetemperatur	260°C

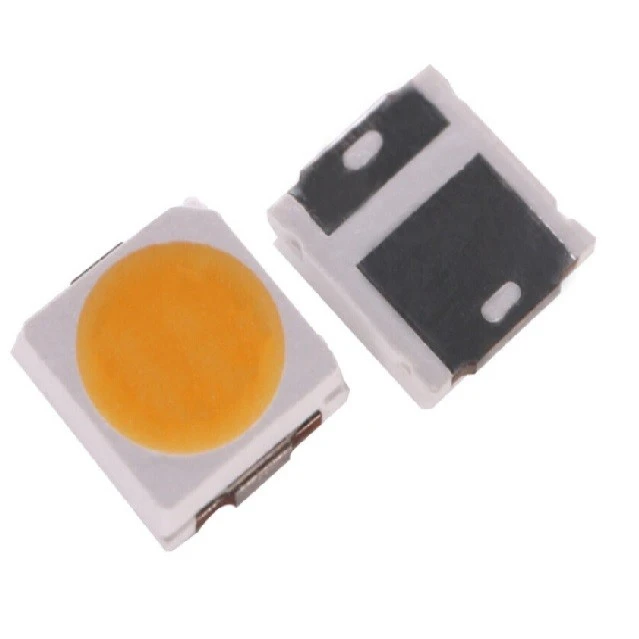

3030 Klar visning

LED-spesifikasjoner: lysdiodeparametere

Når du velger lysdioder, er det nødvendig å forstå dataarkspesifikasjonene slik at den optimale LED-delen kan velges for det aktuelle bruksområdet.

Det er et stort utvalg av forskjellige lysdioder som er tilgjengelige, hver type med sitt eget dataark og spesifikasjoner. Alt fra farge til pakke, lyseffekt til spenningsfall og mange flere spesifikasjonsparametere.

Denne siden vil bidra til å avdekke betydningen av de store SPESIFIKASJONENE for LED-dataarket og bidra til å gi litt klarhet i forståelsen av LED-spesifikasjoner.

LED-farge

Fargen på en LED er åpenbart av stor betydning når du velger en LED.

LED-lamper har en tendens til å gi det som effektivt er en enkelt farge. Faktisk strekker lysutslippet seg over et relativt smalt lysspekter.

Fargen som avgis av en LED er spesifisert i form av sin toppbølgelengde (lpk) - det vil si bølgelengden som har topplysutgangen. Dette måles i nanometer (nm).

Fargen på LED-lampen, det vil si toppbølgelengden på utslippet fra LED-lampen som hovedsakelig styres av materialet som brukes til LED-lampen og også av sponfabrikasjonsprosessen. Variasjoner i prosessen kan skreddersy toppbølgelengdevariasjonene opp til tall på rundt ±10nm.

Når du velger farger innenfor den generelle LED-spesifikasjonen, er det verdt å huske at det menneskelige øyet er mest følsomt for fargetoner eller fargevariasjoner rundt det gule / oransje området i spekteret, det vil si mellom ca. 560 og 600 nm. Små prosessvariasjoner kan forårsake små fargevariasjoner som kan merkes hvis oransje lysdioder velges og sitter ved siden av hverandre på et frontpanel. Dette kan påvirke valg av farge eller plassering av lysdioder hvis dette kan være et problem.

LED-lysintensitetsverdi, Iv

LED-spesifikasjonen for lysintensitet er viktig. Lysintensiteten styres av en rekke faktorer, inkludert LED-brikken selv (inkludert design, individuell wafer, materialene, etc.) , gjeldende nivå, innkapsling og andre faktorer.

LED-lysintensitetsspesifikasjonen er ikke av avgjørende betydning for de fleste indikatorapplikasjoner, men med lysdioder som brukes til belysning, er denne parameteren nødvendig for å kunne spesifisere nøyaktig hva som trengs i mange situasjoner.

Lyseffekten fra en LED kvantifiseres i form av en enkelt punkt, lysintensitetsverdi på aksen (Iv). Dette er spesifisert som millicandella, mcd.

Lv-målingen for lysdioder kan ikke lett sammenlignes med verdiene til gjennomsnittlig sfærisk stearinlyskraft, MSCP som brukes til glødelamper.

Lysintensitetsverdien for en LED må oppgis for en gitt strøm. Mange lysdioder vil fungere med strømmer på rundt 20mA, men lyseffekten til en LED øker med økende strøm.

LED-strøm / spenningsspesifikasjon

Lysdioder er strømdrevne enheter, og lysnivået er en funksjon av strømmen - noe som øker strømmen øker lyseffekten. Det er nødvendig å sikre at den maksimale gjeldende vurderingen ikke overskrides. Dette kan føre til overdreven varmespredning i selve LED-brikken, noe som kan føre til redusert lyseffekt og redusert levetid.

I drift vil lysdioder ha et gitt spenningsfall over dem som er avhengig av materialet som brukes. Spenningen vil også være litt avhengig av strømnivået, så strømmen vil bli oppgitt for dette.

De fleste lysdioder krever en ekstern serie strømbegrensende motstand. Noen lysdioder kan inneholde en seriemotstand og vil angi den totale driftsspenningen.

LED omvendt spenning

Lysdioder er ikke tolerante for store omvendte spenninger. De skal aldri kjøres over sin oppgitte maksimale omvendte spenning, som normalt er ganske liten. Hvis de da er permanent ødeleggelse av enheten, vil det nesten helt sikkert resultere.

Hvis det er noen sjanse for at en omvendt spenning vises over LED-lampen, er det alltid best å bygge inn beskyttelse i kretsene for å forhindre dette. Normalt kan enkle diodekretser innføres, og disse vil tilstrekkelig beskytte enhver LED.

Spesifikasjon av LED-synsvinkel

I lys av hvordan lysdioder fungerer, avgis lyset bare over en viss vinkel. Selv om denne LED-spesifikasjonen kanskje ikke er viktig for noen applikasjoner, er den av stor betydning for andre.

Synsvinkelen er normalt definert i grader - °. For tidlige enheter var synsvinkelen normalt relativt liten. Nyere enheter kan ha en mye bredere synsvinkel.

LED-spesifikasjon for levetid

Lysintensiteten til en LED reduseres gradvis med tiden. Dette betyr at en LED har en levetid.

Denne LED-spesifikasjonen er spesielt viktig når en LED eller lysdioder skal brukes til belysning. Det er normalt ikke så avgjørende når LED-lampen brukes som en indikator - her er en katastrofal svikt av større betydning.

LED-spesifikasjonen for driftslevetiden er generelt definert i følgende termer:

L50%= Tid til 50% belysning (lumen vedlikehold)

Standardene sier at LED i disse tider ikke skal vise noen store endringer i kromatiskitet.

Begrunnelsen bak disse tallene er at 70% lumen vedlikehold tilsvarer en 30% reduksjon i lyseffekten. Dette er rundt tallet for terskelen for å oppdage gradvise reduksjoner i lyseffekten.

Der lyseffekten ikke er kritisk, kan vedlikeholdsfiguren på 50 % lumen være mer anvendelig. Men for applikasjoner der lys kan plasseres side om side, vil eventuelle forskjeller være svært merkbare, og derfor kan en 80% lumen vedlikeholdsfigur være en mer anvendelig spesifikasjon.

Tall for LED-levetid kan være i en rekkefølge på 50 000 timer eller mer avhengig av lumen vedlikeholdsfiguren som brukes. Det er en tro på at lysdioder ikke er livstegn, men spesielt der lysdioder brukes til belysningsapplikasjoner, må levetiden til komponentene ses veldig nøye.

Dette er noen av de viktigste LED-spesifikasjonene som sannsynligvis vil bli sett i dataarkene. Før du velger en bestemt LED, er det nødvendig å se på alle parametrene for å sikre at den er egnet, og la en god margin for spredning av parametere i spesifikasjonen.
