1200nm NIR LED for materialidentifikasjon og spektraldeteksjon
| Delenummer | GTY-3535R1200-1CC0-G1D2M |
|
Topp bølgelengde |
1200-1250nm |
| Bølgelengdetoleranse | ±50nm (tilpassbar) |
| Spektral båndbredde (FWHM) | 50–70 nm |
| Strålende effekt (mW) | 90-150mW ved 350mA |
| Foroverspenning (V) | 0.9-1.5v |
| Forward Current (mA) | maks 700MA |
| Synsvinkel (grad) | 30 grader / 60 grader / 90 grader / 120 grader |
| Pakketype | 3535 Keramikk |
| Chip struktur | Stor brikke for stabilt utslipp |
| Termisk motstand | 6.5-5 |
| Levetid | Industriell-pålitelighet under kontinuerlig drift |
| Bilde |
|

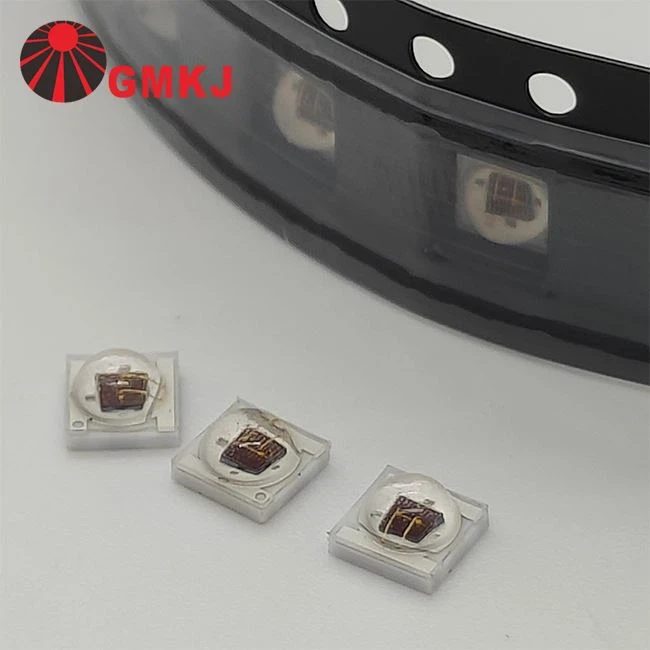

1200nm 3535 NIR LED-pakkeutseende
|
|
|
| 1200nm LED-stråle 30/60/90/120 grader | 3535 Keramikkpakke for effektiv varmespredning |
1200nm 3535 NIR LED-modul for materialdeteksjonssystemer
Optimalisert 1200nm spektral utgang for materialidentifikasjon
3535 LED Array montert på aluminium / kobber PCB
1200nm 3535 LED-pakkedimensjoner
Elektrisk ytelse på 1200nm 3535 NIR LED
Følgende elektriske data gjenspeiler typiske driftsforhold for 1200nm 3535 NIR LED,
støtter stabil ytelse i spektral-baserte deteksjonssystemer.
|
Parameter |
Symbol |
Forhold |
Min |
Gj.sn. |
Maks |
Enheter |
| Foroverspenning (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Termisk motstandsforbindelse til bord (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grad /W |
|
Strålende utgang (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Topp bølgelengde (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
Temperaturkoeffisient for fremspenning (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/grad |
|
Omvendt strøm (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Betraktningsvinkel [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Disse elektriske egenskapene støtter konsistent utgang som kreves for materialdifferensiering og spektral responsanalyse. |
1200nm NIR LED-applikasjoner i sortering og spektralanalyse
I industrielle inspeksjons- og sorteringssystemer avhenger nøyaktig materialidentifikasjon av valget av riktig NIR-bølgelengde.
Ved rundt 1200nm viser forskjellige materialer som plast og organiske stoffer distinkt absorpsjonsadferd, noe som gjør denne bølgelengden egnet for klassifiserings- og deteksjonsoppgaver.
Typiske bruksområder inkluderer:
Materialsortering i gjenvinningssystemer
Matinspeksjon basert på sammensetningsforskjeller
Maskinsynssystemer som krever NIR-kontrast
Industriell kvalitetskontroll og deteksjon
Tilpasset bølgelengdetilpasning og LED-konfigurasjon er tilgjengelig for å møte spesifikke applikasjonskrav.
Dataarket på denne siden gir detaljert teknisk informasjon for 1200nm 3535 NIR LED.
