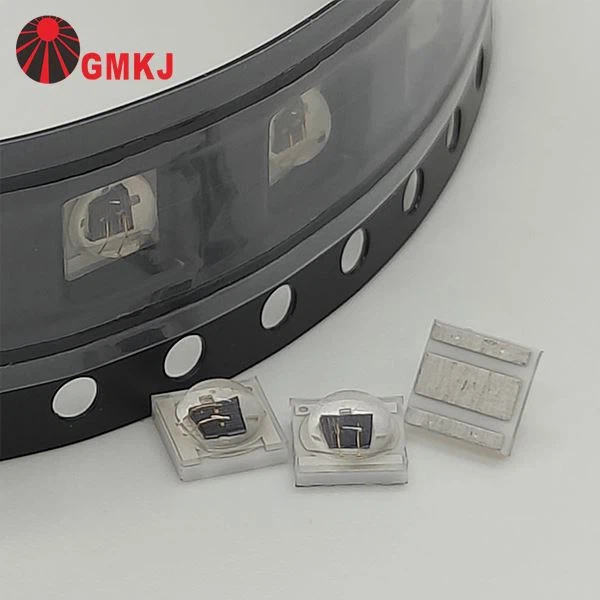

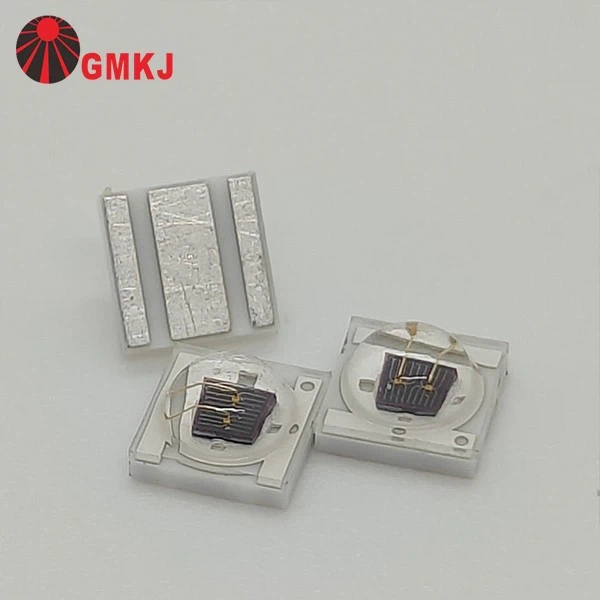

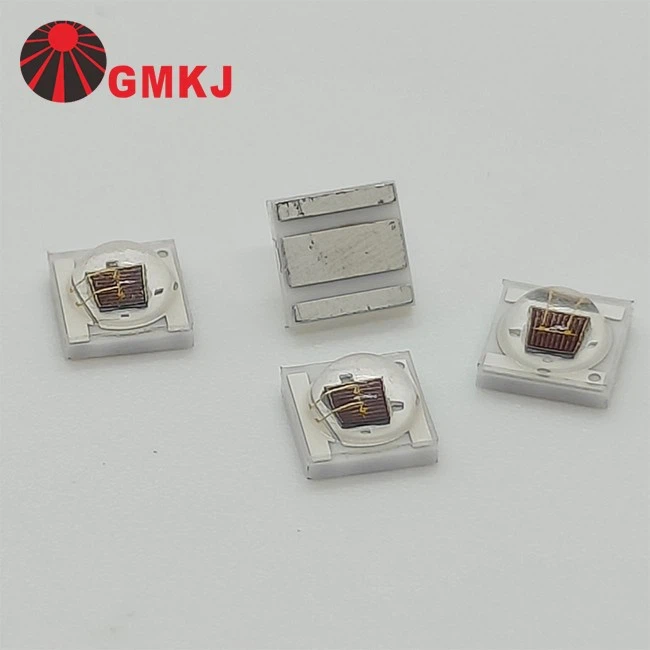

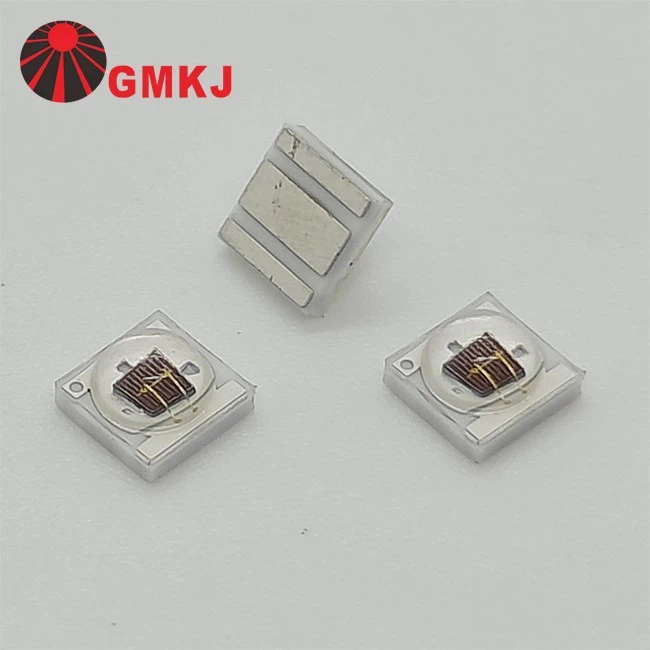

Nøkkelspesifikasjoner for 1300nm 3535 infrarød LED
Følgende spesifikasjoner er gitt for å støtte optisk systemintegrasjon og infrarød applikasjonsutvikling.
| Delenummer | GTY-3535R1300-1CC0-G1D2M |
| Topp bølgelengde | 1300nm |
| Pakketype | 3535 Keramikk |
| Betraktningsvinkel | 30 grader / 60 grader / 90 grader / 120 grader |
| Forward gjeldende | 700mA |
| Driftstemperatur | -40 grader til +85 grader |

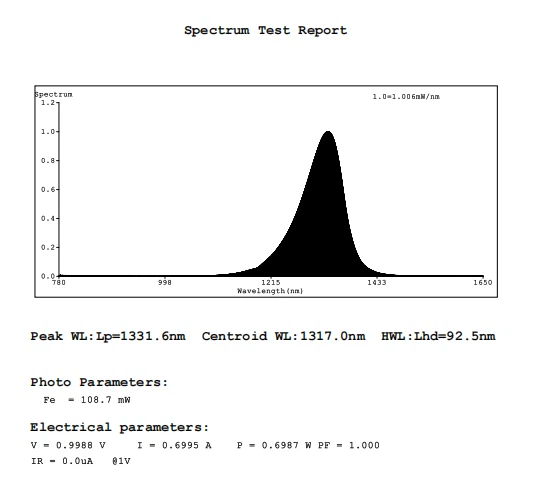

1300nm LED-testrapport
|
|
|
|
Nøkkelspesifikasjoner for 1300nm 3535 infrarød LED
Optimalisert 1300nm spektral utgang for materialidentifikasjon

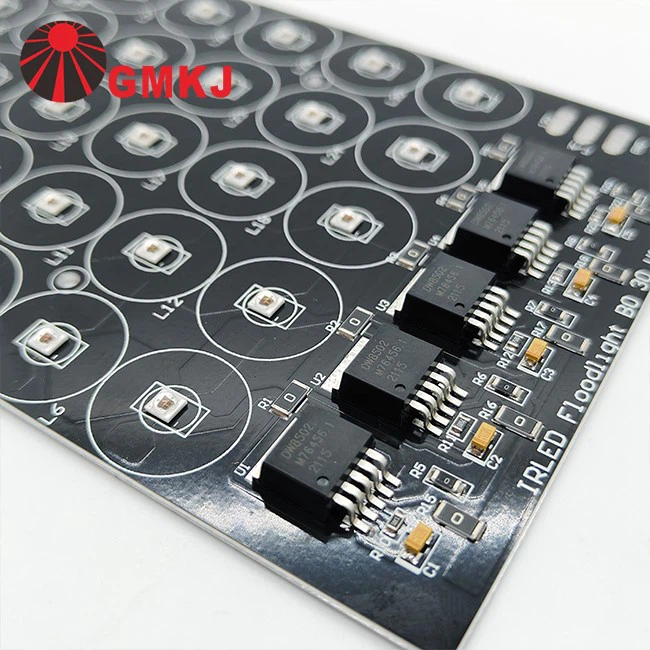

3535 LED Array montert på aluminium / kobber PCB

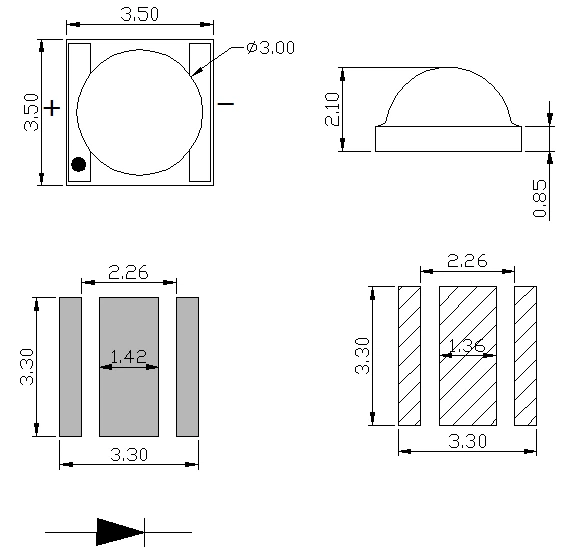

1300nm 3535 LED-pakkedimensjoner
Elektrisk ytelse på 1300nm 3535 NIR LED
Elektriske verdier oppført nedenfor gjenspeiler standard driftsforhold for stabil infrarød utslippsytelse.
|
Parameter |
Symbol |
Forhold |
Min |
Gj.sn. |
Maks |
Enheter |
| Foroverspenning (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Termisk motstandsforbindelse til bord (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grad /W |
|
Strålende utgang (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
Topp bølgelengde (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
Temperaturkoeffisient for fremspenning (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/grad |
|
Omvendt strøm (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Betraktningsvinkel [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Disse elektriske egenskapene støtter konsistent utgang som kreves for materialdifferensiering og spektral responsanalyse. |
Hvordan 1300nm infrarødt lys støtter materialanalyse
I spektrale inspeksjonssystemer påvirker valg av bølgelengde hvordan ulike materialer identifiseres og separeres.
Ved rundt 1300nm viser noen stoffer mer tydelig responsoppførsel sammenlignet med kortere infrarøde bølgelengder, noe som kan forbedre analyseeffektiviteten i visse industrielle miljøer.
Typiske integrasjonsscenarier inkluderer:
Spektralt inspeksjonsutstyr
Materialanalysesystemer
Industrielle sorteringsoppsett
NIR-assisterte maskinsynsplattformer
Tekniske data og bølgelengdeinformasjon for 1300nm 3535 LED kan ses direkte fra dataarket på denne siden.
Hvis prosjektet ditt involverer infrarød inspeksjon eller spektral-responsevaluering, kan GMKJ gi støtte basert på ulike optiske og strukturelle krav.
Teknisk støtte og prosjektdiskusjon
For valg av bølgelengde, applikasjonsstøtte eller prøveforespørsler relatert til NIR/SWIR-lysdioder, vennligst kontakt:
Jennin
GMKJ LED|NIR & SWIR-løsninger
E-post: gmkj06@gmleds.com
WhatsApp: +86-18878641376
